Switch Box Audio Bonus VAS-268

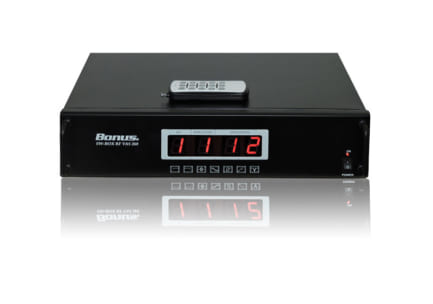

Phan Nguyễn Audio giới thiệu thiết bị Switch Box Audio Bonus VAS 268. Đây là thiết bị dùng để chuyển đổi hệ thống âm thanh giữa loa, đầu phát, amply,.. Ngoài ra còn có thể dùng Bonus VAS 268 để so sánh, kết hợp âm thanh hình ảnh lại với nhau. Switch Box Bonus VAS 268 là sản phẩm cao cấp đến từ thương hiệu Bonus Audio – Nhà sản xuất thiết bị âm thanh, thiết bị karaoke chuyên nghiệp.

TÍNH NĂNG

Kết nối 08 cặp loa karaoke:

• Có thể lựa chọn bất kỳ một trong 08 cặp loa .
• Có thể kết hợp bất kỳ cho chay song song 02 cặp trong số 08 cặp loa, chọn lựa xem loa nào phối hợp loa nào cho ra âm thanh cụ thể hợp lý nhất.

Kết nối loa subwoofer:

• Kết nối vào vị trí music out, chỉ cho ra tiếng nhạc.
• Kết nối vào cổng Sub out- Hight power  level cổng tín hiệu ra loa cả tiếng micro và nhạc.
• Kết nối jack bông sen vào cổng sub out – signal (cổng  tín hiệu 1,6 vpp) cổng tín hiệu ra cả tiếng micro và tiếng nhạc.

Kết nối 06 amply hoặc main power .

• Có thể lựa chọn bất kỳ 01 trong 06 ampli.

Kết nối 02 đầu phát (đầu karaoke Hanet, Arirang, …).

• Có thể lựa chọn, chuyển đổi 1 trong 02 đầu phát .
• Kết nối vào switch box chuẩn video, âm thanh stereo .

HƯỚNG DẪN SỬ KẾT NỐI

Chú ý an toàn:

• Các cổng ra loa phải dùng jack 6mm loại tốt chịu được dòng điện công suất cao ra loa. Các mối hàn từ jack 6mm ra loa phải chắc chắn.

Kết nối :

• Loa: Hàn chắc chắn dây loa vào jack 6mm cắm vào speaker output L và R, đầu còn lại của dây gắn vào loa .
• Amplifier: Hàn chắc chắn dây loa vào jack 6mm cắm vào cổng speaker input của sw-box, đầu còn lại gắn vào ampli. Kết nối jack bông sen tín hiệu audio từ sw-box vào ampli (signal to ampli) các cổng theo thứ 01 đến 06 tương ứng với ngõ vào của loa bên dưới (speaker in ).
• Subwoofer có thể lựa chọn kết nối một trong các cách sau: Chỉ có tiếng nhạc vào subwoofer  kết nối bằng jack bông sen vào cổng  music out .Cả tiếng micro và nhạc đều vào loa subwoofer, hàn dây loa vào jack 6mm cắm vào cổng Sub out- Hight power level đầu còn lại gắn vào 02 cọc dây loa của sub. Cả tiếng micro và nhạc đều vào loa subwoofer, kết nối jack bông sen vào cổng sub out – signal (  cổng  tín hiệu 1,6 vpp) đầu còn lại gắn vào cổng input jack bông sen của sub.
  • Kết nối tín hiệu 02 đầu phát vào sw-box cổng video-audio in 1 hoặc video-audio in 2, kết nối tivi vào cổng video out.

HƯỚNG DẪN SỬ DỤNG

• Bấm bình thường phím 1- 8 trên remote để chọn từng cặp loa. Bấm nhanh (thời gian 30% của 1 giây đồng hồ) liên tiếp 2 số để chọn 02 cặp loa một lần, ví dụ bấm 1 và bấm 2 liên tục – cặp loa số 1 và số 2 sẽ cùng lúc được kết nối, tương tự như vậy có thể chọn bất kỳ loa nào trong hệ thống.
• Bấm phím 9 trên remote để chọn đầu phát 1 hoặc  2
• Bấm phím 10 – 15  để chọn ampli.

Sản phẩm được phân phối và bảo hành chính hãng tại Phan Nguyễn Audio.
